Achterspeakers ontbraken in de MX-5 NB/NBFL tot 2004. De bedrading toevoegen zoals Mazda het deed is eenvoudig.

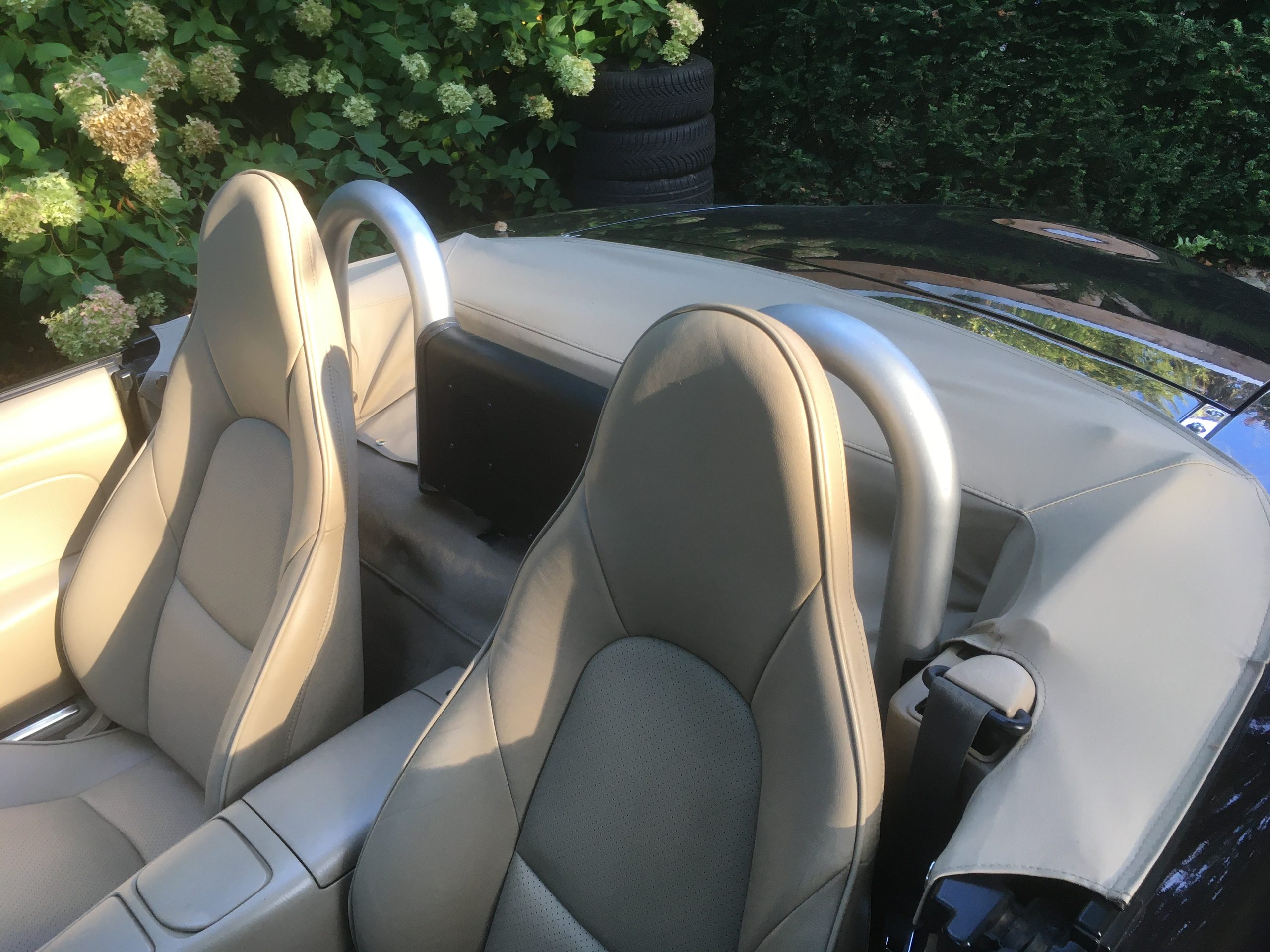

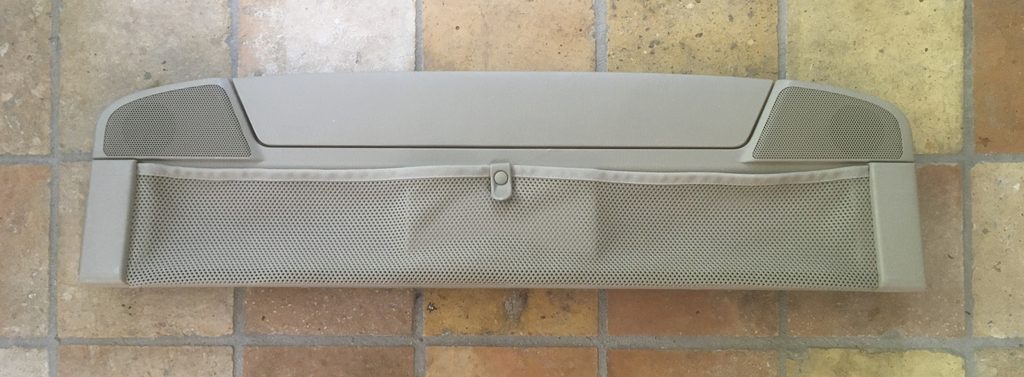

De eerste generaties MX-5 had speakers in de hoofdsteunen van de stoelen, of in ieder geval ruimte daarvoor. Vanaf de introductie van de NB in 1998 tot met de NBFL van bouwjaar 2003, waren er geen speakers, anders dan die in de portieren. Daar kwam verandering in tijdens de laatste bouwjaren van de NBFL, we hebben het dan over 2004 en 2005. Vanaf dat moment zorgde Mazda voor speakers achter de stoelen. In enkele special editions werd een designbeugel met soundboard gebruikt, en in de andere uitvoeringen kwam een windschot met speakers. Die versies hebben allemaal bedrading vanaf de radio naar het midden van de verhoging achter de stoelen.
Wat veel mensen niet weten, is dat er ruimte in de bestaande connectors is om de bedrading voor de achterspeakers toe te voegen. Alleen de laatste connector ontbreekt, dat is de connector die de aansluiting maakt met de speakers in het windschot of in het soundboard.

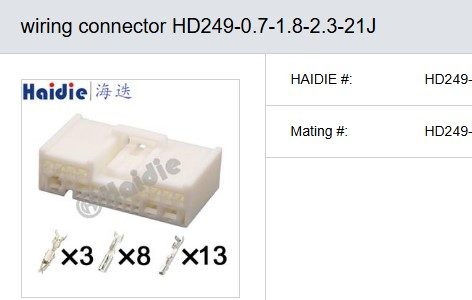

De bedrading start bij de connector die in de originele Mazda radio past. Die connector is door Mazda in veel modellen gebruikt. In de MX-5 van 1999 tot 2012. In die connector is ruimte gereserveerd voor 4 draden die de signalen voor de achterspeakers doorgeven. De kleuren van die draden kunnen afwijken per model en modeljaar. De op deze pagina gebruikte kleuren werden gebruikt in een NBFL van 2004/2005.

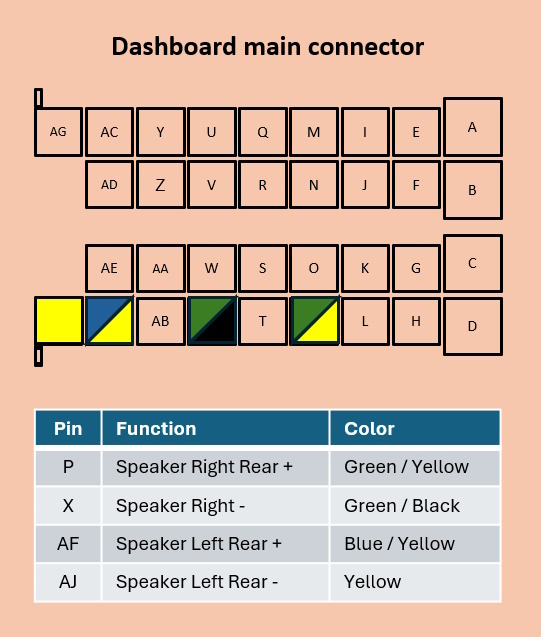

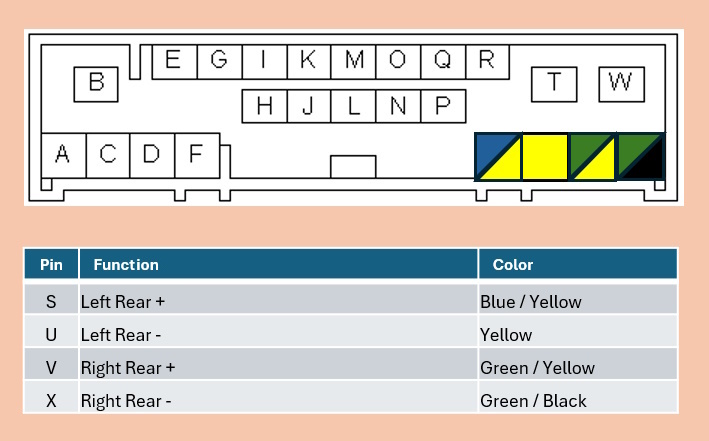

Met de radioconnector als het startpunt wordt het eerste deel van de kabelboom gebouwd. Dit eerste deel wordt een onderdeel van de dashboardbedrading. Het verbindt de radioconnector met de grote connector waarmee het dashboard aangesloten wordt op de bedrading van de auto. Het deel binnen het dashboard maakt gebruik van 4 terminals van het Yazaki type 7116-1471 in de radioconnector en 4 van het Yazaki type 7114-4021 in de grote dashboardconnector. De kabellengte volgens de officiële route is ongeveer 140 cm, maar een kortere route is ook mogelijk. De indeling van de connectoren staan met de bijbehorende kleuren in de plaatjes hierboven en hieronder aangegeven.

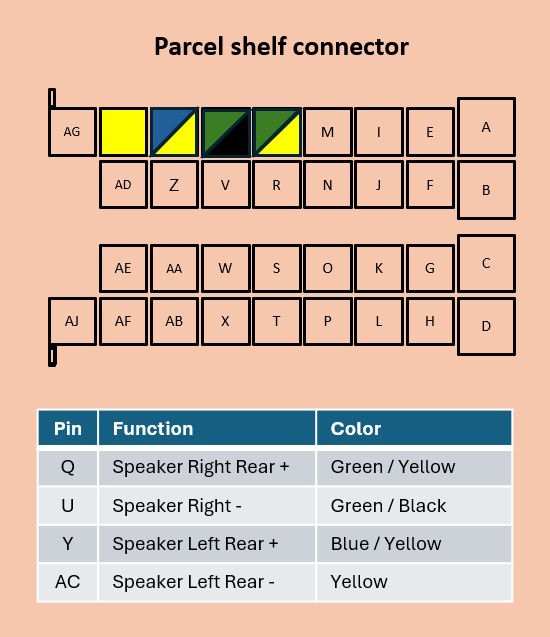

Het tweede deel van de kabelboom loopt van het dashboard naar de hoedenplank. Aan beide uiteinden van dit gedeelte vinden we hetzelfde type connector. In dit geval hebben we female terminals nodig van het Yazaki type 7116-4021. De lengte van de draden voor dit deel is 275 cm als je de originele route van onder het dashboard, via de firewall, het zijpaneel en de dorpel naast de bestuurder naar de connector onder de hoedenplank volgt.

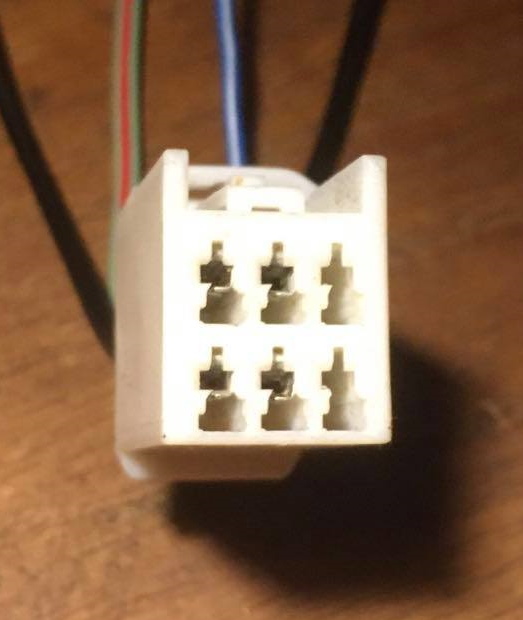

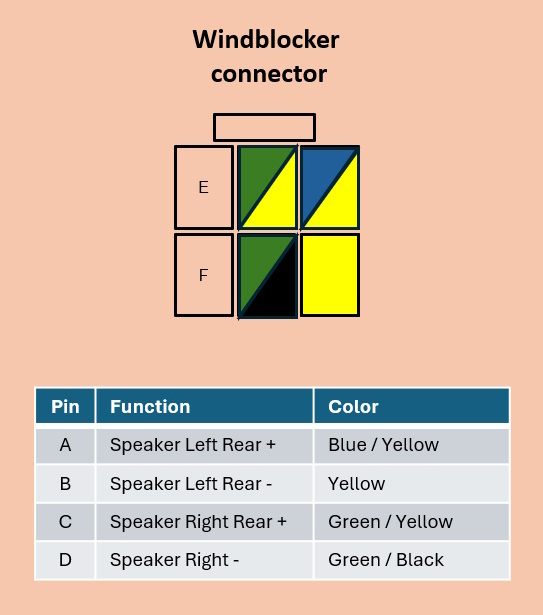

Het derde en laatste deel van de kabelboom loopt van de grote connector onder de hoedenplank naar de passagierskant om daar vervolgens bovenop de hoedenplank weer terug te gaan naar het midden van de hoedenplank. Voor dit deel is de lengte van de draden ongeveer 185 cm. In de grote connector komen 4 draden met terminals van het Yazaki type 7114-402. Als connector voor het windschot met speakers of de designbeugel met het soundboard gebruiken we de Yazaki 7183-6153 connector. Opnieuw is de indeling van de connector met de bijbehorende kleuren hierboven in beeld gebracht.
Om de connector van te kunnen gebruiken, moet er een uitsparing gemaakt worden in het tapijt van de hoedenplank. In de onderstaande video is vanaf 8m45s ook te zien waar die uitsparing moet komen.
